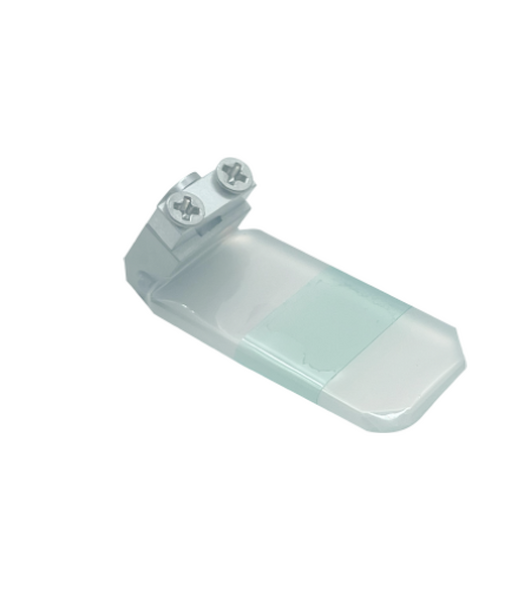

O Espelho do Motor Mirror 30*14T2 (Código 8181) é um elemento óptico refletivo de ultraprecisão e baixíssima inércia, projetado especificamente para ser acoplado ao eixo do motor galvanométrico (sistema de oscilação do feixe / wobble) no cabeçote das tochas de solda e limpeza a laser da série SUP23T (ecossistema Powerfix).

Com dimensões geométricas de 30 mm de comprimento, 14 mm de largura e espessura especial de 2 mm (T2), este espelho possui revestimento dielétrico e de ouro/prata aprimorado e otimizado para o comprimento de onda IR (X = 1064{ nm}). A sua construção ultra-leve reduz ao máximo o momento de inércia, permitindo oscilações e mudanças de direção em frequências de centenas de Hertz. O componente é responsável por defletir o feixe laser com refletividade superior a 99,5%, criando os padrões oscilatórios de soldagem (linha, círculo, oito, etc.) sem perda de energia ou distorção térmica.

ESPECIFICAÇÕES:

Código: 8181
Distância Focal (F): 60 mm (F60)
Revestimento Óptico: Revestimento Dielétrico HR (High Reflectivity) para X=1064 nm
Taxa de Refletividade: > 99,5% em X = 1064 {nm} (Absorção e espalhamento mínimos)
Função Principal: Refletir e oscilar o feixe laser guiado pelo motor galvanométrico para formação do wobble
