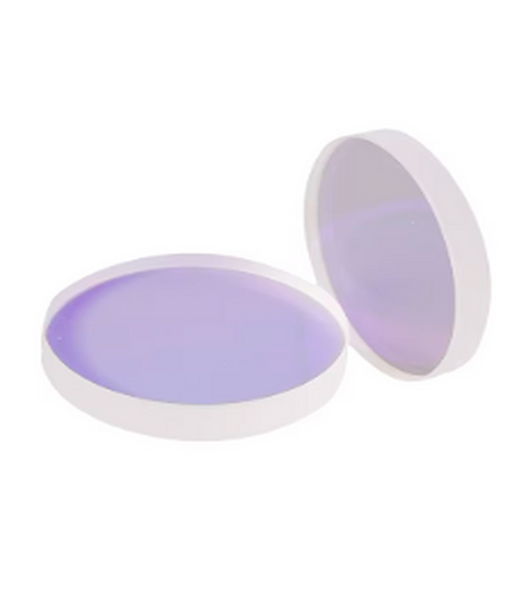

A Focus Lens D20*4.5 F800 (Código 8025) é uma lente óptica consumível de altíssima precisão fabricada em sílica fundida (quartzo sintético de grau óptico de extrema pureza), desenvolvida para integração no módulo de focalização de tochas de solda e limpeza a laser (linha Powerfix e séries SUP20S/SUP23T).

Com diâmetro nominal de 20 mm e espessura de 4,5 mm, esta lente possui revestimento antirreflexo (AR Coating) de alta durabilidade para o comprimento de onda de laser de fibra (1064 nm - 1080 nm), garantindo transmissão óptica superior a 99,5% e minimizando a absorção de calor. Sua distância focal longa (F800 mm) proporciona uma grande profundidade de campo, tornando-a especialmente indicada para modos de limpeza a laser com ampla área de varredura ou processos de soldagem com distância de trabalho expandida.

ESPECIFICAÇÕES:

Código: 8025

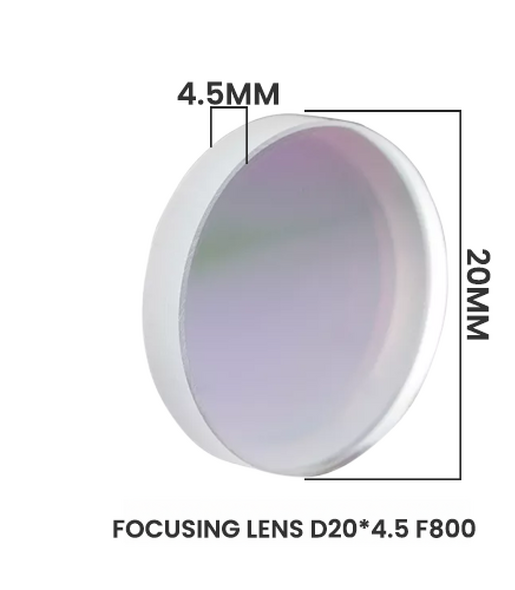

Dimensões Físicas: Diâmetro ($\phi$): 20 mm | Espessura: 4,5 mm
Distância Focal (F): 800 mm
Material do Substrato: Quartz Fundido Sintético (Fused Silica - Grau Óptico)
Comprimento de Onda Suportado: 1064 nm – 1080 nm (Laser de Fibra)
Revestimento Óptico: Anti-Reflectance Coating (AR) em ambas as faces (Transmissão > 99,5%)
